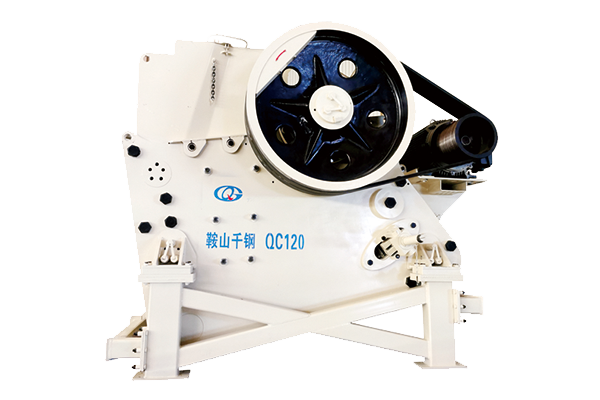

QC系列顎式破碎機
QC系列顎式破碎機可以對堅硬、強磨蝕性的各種礦石和巖石進行的粗碎和中碎。它擁有可拆裝無焊接結構機架、優化腔型結構、雙楔塊調整裝置、精選的原材料和元器件、彈性限位減震裝置、一體化電機座等特別設計，破碎效率高、投資成本低、使用壽命長、穩定。
冶金工業、建筑工業、筑路工業、化學工業、硅酸工業
QC系列顎式破碎機
砂石料場、礦山開采、混凝土攪拌站、冶金、礦山、化工、水泥、建筑等工業部門。
河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等
1、噪音低，粉塵少。
2、其破碎比大，產品粒度均勻。
3、結構簡單，工作可靠，運營費用低。
4、潤滑系統安全可靠，部件更換方便，設備維護保養簡單。
5、破碎腔深而且無死區，提高了進料能力與產量。
6、設備節能比老機型單機節能15%～30%，系統節能一倍以上。
7、排料口調整范圍大，可滿足不同用戶的要求。
工作原理
主要優點
在關鍵部件上均選用質量過硬的的原材料（如前/后墻、側墻板、顎板、軸承座、動顎體、主軸等），選用高水準制造商提供的關鍵零部件（如軸承、聯軸器等）。
通過對破碎腔腔型結構和動顎運動軌跡參數的優化，合理的慣性矩和更大的破碎沖程，使設備在相同能耗下破碎效率更高。
采用彈性限位塊和橡膠減震裝置替代剛性地腳聯接，有效的吸收震動峰值載荷，從而降低了破碎機與基礎之間的相互沖擊，提高設備使用壽命。
機架采用側墻、前后墻分離設計，通過栓接固定取代以往的焊接機架，避免了因焊接帶來的應力集中問題，使結構更加緊湊可靠。受損的主要零部件可實現更換操作，使設備的壽命大大提高，為客戶節約更多的成本投入。
一體化的電機座設計，電機座固定安裝在破碎機上，減小了安裝空間的同時，讓動力傳輸?shù)母€(wěn)定。
楔塊調整取代傳統的墊板式排料口調整，使排料口調整操作更簡單。
產品參數
|
型號
|
進料口
|
進料
|
出料口
|
處理能力
|
電功率（kW）
|
|
QC80/51
|
800*510
|
≤400
|
40-180
|
65-380
|
75
|
|
QC100/76
|
1000*760
|
≤600
|
70-200
|
150-540
|
110
|
|
QC106/70
|
1060*700
|
≤560
|
70-200
|
150-580
|
110
|
|
QC110/85
|
110*850
|
≤680
|
70-200
|
185-620
|
132
|
|
QC116/80
|
1150*800
|
≤640
|
70-200
|
165-600
|
132
|
|
QC120/87
|
1200*870
|
≤700
|
80-200
|
200-650
|
160
|
|
QC125/95
|
1250*950
|
≤750
|
100-250
|
290-840
|
160
|
|
QC130/100
|
1300*1000
|
≤800
|
100-250
|
290-810
|
185
|
|
QC140/107
|
1400*1070
|
≤850
|
120-250
|
380-940
|
200
|
|
QC145/110
|
1400*1100
|
≤880
|
120-250
|
400-1000
|
200
|
|
QC150/140
|
1200*1400
|
≤1100
|
120-250
|
400-940
|
200
|
|
QC160/120
|
1600*1200
|
≤950
|
150-300
|
520-1280
|
250
|
|
QC200/150
|
2000*1500
|
≤1200
|
175-300
|
760-1600
|
400
|

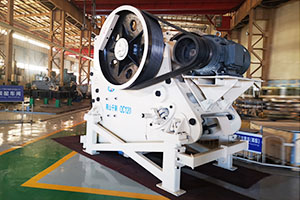

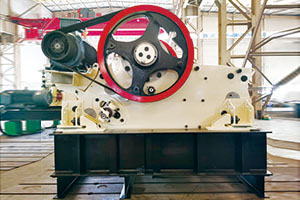

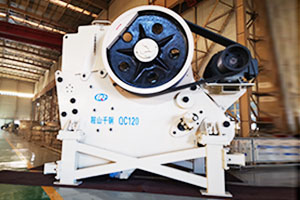

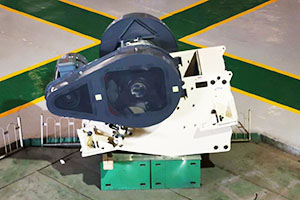

產品圖集
